L’ouverture d’un mur porteur représente l’une des interventions les plus délicates en matière de rénovation structurelle. Cette opération, qui peut transformer radicalement l’espace de vie en créant des ouvertures pour des cuisines ouvertes ou des passages entre pièces, nécessite une expertise technique pointue et le respect strict de protocoles de sécurité. Les enjeux sont considérables : une mauvaise exécution peut compromettre l’intégrité structurelle du bâtiment, entraîner des fissures importantes, voire dans les cas les plus graves, provoquer un effondrement partiel de la construction. La réussite de ce type de projet repose sur une approche méthodologique rigoureuse, depuis l’analyse préalable de la structure jusqu’aux contrôles post-travaux, en passant par la mise en œuvre de techniques d’étaiement sophistiquées et l’installation de systèmes de renforcement dimensionnés avec précision.
Diagnostic structural préalable et calculs de résistance des matériaux
Le diagnostic structural constitue la pierre angulaire de tout projet d’ouverture de mur porteur. Cette phase cruciale détermine la faisabilité technique de l’intervention et conditionne l’ensemble des étapes suivantes. Un ingénieur structure qualifié doit procéder à une analyse complète de l’ouvrage existant, en s’appuyant sur les plans architecturaux originaux, les documents techniques du bâtiment et une inspection visuelle approfondie des éléments porteurs. Cette démarche permet d’identifier avec précision la nature des matériaux constitutifs, leur état de conservation, ainsi que leur rôle dans la stabilité générale de la construction.
Analyse de la capacité portante selon l’eurocode 6 et DTU 20.1
L’évaluation de la capacité portante s’effectue en conformité avec les prescriptions de l’Eurocode 6, qui régit le calcul des structures en maçonnerie, et du DTU 20.1 relatif aux ouvrages en maçonnerie de petits éléments. Ces référentiels techniques imposent une méthodologie rigoureuse pour déterminer les caractéristiques mécaniques des matériaux en place. L’analyse porte notamment sur la résistance caractéristique à la compression des éléments maçonnés, qui varie considérablement selon leur nature : de 2 à 5 MPa pour les briques creuses, de 8 à 15 MPa pour les briques pleines, et jusqu’à 20 MPa pour certains parpaings haute performance.
Les calculs prennent également en compte les coefficients de sécurité partiels définis par la réglementation, avec un coefficient γM de 2,5 pour la maçonnerie courante et de 3,5 pour les ouvrages anciens dont les caractéristiques sont moins bien connues. Cette approche probabiliste permet de garantir un niveau de sécurité adapté aux incertitudes liées aux propriétés des matériaux anciens.
Identification des contraintes de compression et efforts tranchants
L’identification précise des contraintes s’appuie sur une modélisation numérique de la structure, généralement réalisée à l’aide de logiciels de calcul aux éléments finis comme Robot Structural Analysis ou RFEM. Cette modélisation permet de visualiser la répartition des efforts dans le mur porteur et d’identifier les zones critiques où les contraintes sont les plus importantes. Les contraintes de compression verticales résultent principalement du poids propre des étages supérieurs et des charges d’exploitation, tandis que les efforts tranchants peuvent provenir de sollicitations horizontales comme le vent ou les dilatations thermiques.
L’analyse
prend en compte la combinaison de ces sollicitations : l’ingénieur vérifie que les contraintes de compression restent inférieures aux résistances de calcul, tout en maîtrisant les efforts tranchants au droit de l’ouverture projetée. En pratique, cela permet d’anticiper les zones où un renforcement local sera nécessaire, par exemple au-dessus des baies ou au niveau des appuis des poutres existantes. Sans cette étape, ouvrir un mur porteur reviendrait à retirer une pièce maîtresse d’un puzzle sans s’assurer que les autres éléments peuvent reprendre les efforts, avec un risque réel de désordres différés (fissures, affaissements localisés, déformations des planchers).
Évaluation des descentes de charges par méthode caquot
Pour dimensionner correctement une ouverture dans un mur porteur, il est indispensable de connaître les descentes de charges qui transitent par ce mur. La méthode de Caquot, largement utilisée en génie civil, permet de déterminer de manière rationnelle la répartition des charges verticales issues des planchers et de la toiture vers les appuis. Elle considère les planchers comme des plaques soutenues par plusieurs appuis et non comme des éléments isolés, ce qui reflète mieux le comportement réel d’un bâtiment.
Concrètement, l’ingénieur structure définit des bandes de chargement tributaires, issues des planchers adjacents, qui viennent s’appliquer sur le mur porteur à ouvrir. Ces bandes de chargement sont ensuite traduites en charges linéiques (kN/m) que le mur transmet aux fondations. L’enjeu est de savoir quelle fraction de ces charges devra être reprise par la poutre IPN ou le portique de renforcement après ouverture. Plus l’ouverture est large, plus la zone de mur déchargée est importante, et plus la poutre de reprise devra être dimensionnée en conséquence.
Cette approche évite de se limiter à des hypothèses simplistes (par exemple, considérer que tout le plancher repose sur le seul mur à ouvrir), qui conduiraient à surdimensionner inutilement la structure ou, au contraire, à sous-estimer certaines charges localisées. En pratique, une évaluation fine des descentes de charges par méthode Caquot permet d’optimiser le profil des poutres, de réduire les coûts tout en respectant un niveau de sécurité élevé, et d’anticiper d’éventuels reports de charges sur des murs voisins.
Détection des armatures existantes par pachomètre
Lorsque le mur porteur est en béton armé ou qu’il comporte un linteau existant, il est essentiel d’identifier avec précision la position et le diamètre des armatures. Pour cela, les bureaux d’études utilisent un pachomètre, appareil électromagnétique capable de localiser les barres d’acier à travers le béton et d’estimer leur couverture. Cette opération permet d’éviter de couper des fers principaux lors du percement, ce qui fragiliserait la structure au-delà de la zone d’ouverture.
La détection des armatures par pachomètre est particulièrement utile dans les immeubles récents ou les ouvrages complexes, où plusieurs nappes d’armatures peuvent coexister. Elle permet également de vérifier la conformité des armatures existantes par rapport aux plans d’origine, qui ne reflètent pas toujours la réalité du chantier. En identifiant les axes de barres principales et secondaires, l’ingénieur peut adapter le tracé de l’ouverture ou la position des scellements d’IPN afin de conserver un maximum de continuité dans les aciers.
Dans les bâtiments anciens où les plans sont absents ou incomplets, cet outil devient un véritable « scanner » structurel. Il permet de limiter les sondages destructifs, de mieux comprendre le fonctionnement interne du mur porteur et de concevoir des renforts compatibles avec les armatures existantes. Vous l’aurez compris : avant de percer, il faut savoir précisément ce que l’on touche, sous peine de compromettre la capacité portante de l’élément.
Conception et dimensionnement du système de renforcement IPN
Une fois le diagnostic structurel achevé et les descentes de charges évaluées, commence la phase de conception du système de renforcement, généralement basé sur des profilés métalliques de type IPN, IPE, HEA ou UPN. Cette étape est déterminante pour assurer la stabilité du bâtiment après l’ouverture du mur porteur. L’objectif est de créer un nouveau « chemin de charges » qui remplace la portion de mur supprimée, tout en limitant les déformations et les flèches sous charge.
Le dimensionnement du renforcement ne se résume pas au choix d’une poutre sur catalogue : il s’agit d’un calcul complet qui prend en compte les efforts de flexion, de cisaillement, la stabilité au flambement et, le cas échéant, les effets de second ordre. Le tout doit respecter les exigences de l’Eurocode 3 pour les structures en acier, ainsi que les règles de l’art propres aux travaux sur existant (ancrages, appuis, assemblages).
Calcul des profilés IPE, HEA et UPN selon résistance requise
Le choix entre un profilé IPE, HEA ou UPN dépend principalement de la portée de l’ouverture, de la hauteur disponible et des charges à reprendre. Les IPE, plus élancés, sont souvent privilégiés pour les ouvertures de largeur moyenne, tandis que les HEA, plus massifs, sont indiqués pour les grandes portées ou les charges importantes. Les UPN, quant à eux, sont fréquemment utilisés en paire, dos à dos, pour constituer des linteaux intégrés à l’épaisseur du mur, notamment dans les maçonneries épaisses en pierre ou moellons.
Le calcul s’appuie sur le moment fléchissant maximal et l’effort tranchant déterminés lors de l’analyse structurelle. À partir de ces valeurs, l’ingénieur sélectionne un profilé dont le module de résistance et la section sont suffisants, tout en vérifiant les critères de service (flèche admissible, vibrations éventuelles). Comme pour un pont, la poutre doit non seulement supporter la charge ultime, mais aussi offrir un confort d’usage sans déformations visibles ni fissurations des finitions.
En pratique, plusieurs variantes peuvent être étudiées pour un même projet : un IPE plus haut mais plus léger, un HEA plus compact en hauteur mais plus lourd, ou encore une solution mixte acier-béton. Ce travail d’optimisation permet de trouver le meilleur compromis entre performances mécaniques, contraintes architecturales (faux plafond, intégration dans une cloison) et budget global du chantier. Vous vous demandez si un « gros IPN » suffit toujours ? La réponse est non : seul un calcul précis permet de valider la résistance réelle de la solution retenue.
Dimensionnement des poutres de reprise en acier S235 et S355
Au-delà de la forme du profilé, la classe d’acier choisie influence directement la capacité portante de la poutre de reprise. Les aciers de structure les plus courants sont le S235 et le S355, dont la limite d’élasticité caractéristique est respectivement de 235 MPa et 355 MPa. Un acier S355 permet donc, à section égale, de reprendre des efforts plus importants, ou de réduire la section pour une même charge, ce qui peut s’avérer décisif lorsque la hauteur disponible est limitée.
Le dimensionnement consiste à vérifier que les contraintes de flexion et de cisaillement restent inférieures aux valeurs admissibles pour la classe d’acier utilisée, en intégrant les coefficients partiels de sécurité de l’Eurocode 3. L’ingénieur contrôle également la stabilité au déversement de la poutre, notamment lorsque celle-ci n’est pas suffisamment contreventée par les planchers ou les cloisons adjacents. Des dispositifs de contreventement ou des ancrages supplémentaires peuvent alors être prévus.
Dans les projets d’ouverture de mur porteur en habitat individuel, l’acier S235 est généralement suffisant. Toutefois, dans les immeubles collectifs ou les bâtiments industriels, l’usage d’acier S355 peut s’imposer pour maîtriser les flèches et limiter le poids des poutres. Le choix du matériau ne se fait donc pas au hasard : il découle d’un arbitrage entre résistance, déformations, poids propre et facilité de mise en œuvre sur chantier.
Conception des jambes de force et poteaux de soutènement
Lorsque l’ouverture est importante ou que les charges à reprendre sont élevées, la simple pose d’une poutre horizontale ne suffit pas. Il est alors nécessaire de compléter le dispositif par des poteaux de soutènement ou des jambes de force, qui transfèrent les efforts vers les fondations. Ces éléments verticaux, souvent réalisés en profilés HEB ou en poteaux béton armé, jouent le rôle de nouveaux « piliers » remplaçant les portions de murs supprimées.
La conception de ces poteaux doit prendre en compte les efforts de compression, mais aussi le flambement éventuel, surtout si leur hauteur est importante. Comme pour les poutres, l’ingénieur vérifie la résistance de la section et la stabilité globale de l’élément, en s’assurant que les appuis en tête et en pied sont suffisamment rigides et bien ancrés. Des platines métalliques, chevillées ou scellées chimiquement dans les dallages et poutres, assurent la continuité des efforts.
Les jambes de force, quant à elles, sont utilisées lorsque l’on souhaite reporter une partie des charges vers un point plus éloigné, par exemple une poutre existante ou un voile en béton. Elles fonctionnent un peu comme les haubans d’un pont suspendu : elles permettent de redistribuer les efforts sans surcharger un seul appui. Leur géométrie (angle, longueur) et leur section sont dimensionnées de manière à travailler principalement en compression ou en traction, selon la configuration de la structure existante.
Calcul des appuis et fondations selon contraintes admissibles
Créer une ouverture dans un mur porteur revient à concentrer des charges importantes sur des zones d’appui réduites : pieds de poteaux, extrémités de poutres, sommiers en béton. Il est donc indispensable de vérifier que ces appuis et les fondations sous-jacentes peuvent supporter les nouvelles contraintes sans tassements excessifs ni écrasement local. Pour cela, l’ingénieur compare les contraintes transmises au sol aux contraintes admissibles définies par l’étude géotechnique ou, à défaut, par des valeurs usuelles prudentes.
Si les contraintes sont trop élevées, plusieurs solutions peuvent être envisagées : élargissement des semelles existantes, création de longrines de répartition, ajout de micropieux, ou encore renforcement local par béton armé. Dans une maison individuelle, il peut s’agir de réaliser un massif en béton sous chaque poteau métallique, relié aux fondations existantes pour éviter les tassements différentiels. Dans un immeuble ancien, des reprises en sous-œuvre plus complexes peuvent s’avérer nécessaires.
Cette vérification est souvent sous-estimée par les particuliers, qui se focalisent sur la poutre IPN sans penser au chemin complet des charges jusqu’au sol. Pourtant, un appui insuffisamment dimensionné peut entraîner des fissures au niveau des planchers, des déformations de menuiseries ou des affaissements localisés plusieurs mois après la fin du chantier. C’est pourquoi le projet doit toujours être envisagé globalement, du toit aux fondations.

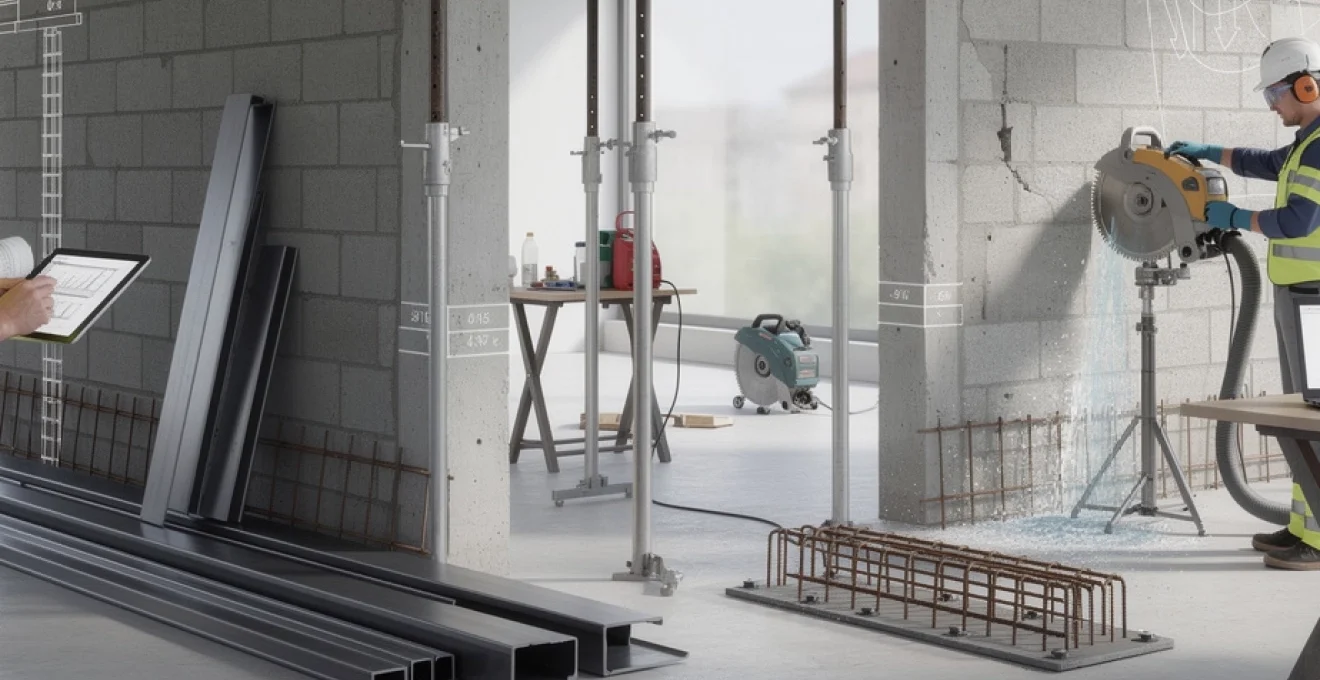

Techniques d’étaiement provisoire et sécurisation du chantier
Avant toute découpe dans un mur porteur, la priorité absolue est d’assurer un étaiement provisoire efficace. Il s’agit de reprendre temporairement les charges qui transitent par le mur afin de garantir la stabilité de l’ouvrage durant toute la phase de démolition et de pose du renfort définitif. Cette étape est souvent comparée à la mise en place d’un « squelette provisoire » : tant que la nouvelle structure n’est pas opérationnelle, ce sont les étais qui maintiennent le bâtiment debout.
Le choix du dispositif d’étaiement dépend de l’épaisseur du mur, de la nature de la maçonnerie (brique, parpaing, pierre, moellons) et de la portée de l’ouverture. Plusieurs méthodes existent : profilés métalliques traversants reliés par tirants, étaiement déporté, tabourets métalliques, ou encore systèmes mixtes IPN + étais. Dans tous les cas, le plan d’étaiement doit être établi en amont et scrupuleusement respecté sur le chantier.
Dans les cas les plus simples (ouverture de type porte sur mur en parpaings), un étaiement classique avec étais réglables et bastaings de part et d’autre du mur peut suffire. Les bastaings sont positionnés au-dessus de la future ouverture pour reprendre les solives ou le plancher, puis serrés par les étais qui les maintiennent en compression. Dans les murs anciens en pierre très épais, on privilégiera des profilés métalliques traversants (UPN ou IPN) qui viennent « pincer » la maçonnerie et servent à la fois d’étaiement provisoire et de futur linteau.
Pour des ouvertures plus importantes, notamment dans les bâtiments collectifs, des solutions d’étaiement déporté ou de tabourets métalliques sont utilisées afin de dégager totalement la zone d’ouverture. Ces dispositifs, dimensionnés comme de véritables ouvrages provisoires, reprennent les charges au-dessus de l’ouverture et les transfèrent vers des zones de mur non modifiées. On met ainsi à profit l’effet voûte dans la maçonnerie, combiné à des poutres métalliques provisoires, pour sécuriser la démolition.
Au-delà du seul étaiement, la sécurisation du chantier passe aussi par la gestion des risques pour les intervenants : travail en hauteur sur échafaudages ou PEMP, manutention de profilés lourds à l’aide de palans ou de chariots élévateurs, protection contre les chutes de matériaux, maîtrise du bruit et des poussières. Le respect du Code du travail et des recommandations de l’OPPBTP (équipements de protection individuelle, formations, vérifications périodiques des matériels) est une condition non négociable pour ce type d’intervention.
Méthodes de percement et découpe contrôlée
Une fois le mur porteur correctement étayé, vient l’étape délicate du percement ou de la découpe contrôlée de la maçonnerie. L’objectif est de retirer progressivement la portion de mur à ouvrir sans provoquer de chocs, de vibrations excessives ou de fissurations parasites dans les éléments adjacents. On évite ainsi l’approche « bourrine » du marteau-piqueur unique, au profit de techniques plus fines et mieux maîtrisées.
Dans les murs en béton armé ou en blocs béton, la découpe se fait généralement à l’aide de scies murales et de disques diamant, parfois montés sur rails. Ces outils permettent de réaliser des coupes nettes, suivant le tracé défini par l’ingénieur, avec un contrôle précis de la profondeur. Pour les maçonneries en brique ou pierre, des meuleuses de forte puissance, complétées par un marteau perforateur et des burins, permettent d’enlever la matière par passes successives, en limitant les vibrations.
Le phasage de la démolition est essentiel : on commence souvent par créer les réservations nécessaires à la mise en place de la poutre IPN (encoches latérales, niches pour les appuis), puis on procède à l’ouverture proprement dite, du haut vers le bas, en retirant des « tranches » de mur de taille contrôlée. Cette approche séquentielle permet de vérifier en permanence le comportement de la structure et d’ajuster, si nécessaire, l’étaiement ou la vitesse d’avancement.
Dans certains projets sensibles, notamment en copropriété ou à proximité de structures fragiles, des techniques de carottage et de sciage à l’eau sont privilégiées pour réduire la poussière et les nuisances sonores. Des capteurs de vibrations peuvent également être installés pour surveiller l’impact des travaux sur les planchers ou les façades voisines. C’est un peu comme opérer un bâtiment « à cœur ouvert » : chaque geste doit être contrôlé pour ne pas déstabiliser l’ensemble.
Enfin, la gestion des gravats ne doit pas être négligée : leur évacuation progressive évite les surcharges ponctuelles sur les planchers et facilite la circulation sur le chantier. Des protections de sol, des bâches anti-poussière et des cloisons provisoires peuvent être mises en place pour limiter la propagation des salissures dans le reste du logement, ce qui est particulièrement appréciable lorsque vous habitez sur place pendant les travaux.
Mise en œuvre du renforcement structural définitif
Après la découpe contrôlée et l’enlèvement de la portion de mur, la structure est provisoirement maintenue par l’étaiement. Il est alors temps de mettre en place le renforcement définitif : poutres IPN ou HEA, portiques métalliques, sommiers en béton, poteaux de soutènement. Cette étape transforme la configuration du bâtiment en lui offrant un nouveau chemin de charges pérenne, calculé pour durer toute la vie de l’ouvrage.
La première opération consiste généralement à positionner la poutre de reprise dans les réservations prévues à cet effet. La poutre est levée à l’aide de palans, de crics ou de petits engins de levage, puis posée sur ses appuis latéraux (sommiers en béton armé, renforts de maçonnerie, poteaux métalliques). Un contrôle systématique de l’horizontalité au niveau à bulle ou au laser est réalisé, car une poutre mal de niveau peut entraîner des redistributions de charges indésirables et des fissurations ultérieures.
Une fois la poutre en place, les appuis sont scellés au mortier ou au béton, parfois complétés par des ancrages mécaniques ou chimiques pour garantir la liaison avec la maçonnerie existante. Dans les murs épais, on peut recourir à un système de poutres jumelées (deux UPN ou IPE reliés par entretoises), qui viennent pincer le mur et fonctionner comme un linteau caisson. Lorsque des poteaux métalliques sont prévus, leurs platines de base sont ancrées dans des massifs en béton préalablement coulés et dimensionnés pour reprendre les efforts de compression.
Après le durcissement des scellements (souvent 48 à 72 heures selon les prescriptions du bureau d’études), un dé-vérinage progressif est réalisé : les étais sont desserrés petit à petit pour transférer en douceur les charges de l’étaiement provisoire vers la nouvelle structure. Cette phase est cruciale : elle permet de s’assurer que la poutre se met correctement en charge, sans mouvements anormaux ni bruits structurels angoissants. L’ingénieur peut, si nécessaire, assister à cette étape pour valider le comportement de l’ensemble.
Une fois la structure stabilisée, les maçonneries de raccordement sont reconstruites autour du linteau et des poteaux : comblement des vides, mise en place de briques ou de blocs, application d’enduits de liaison. Cette reconstitution des tableaux et jambages contribue non seulement à l’esthétique de l’ouverture, mais aussi à la stabilité locale et à la protection au feu de l’acier. Dans certains cas, des plaques de plâtre coupe-feu ou des caissons maçonnés sont ajoutés pour atteindre le degré de résistance au feu exigé par la réglementation (par exemple CF 1/2 h ou 1 h).
Contrôles post-travaux et validation de conformité
Le chantier ne s’arrête pas à la pose de l’IPN et aux finitions apparentes. Pour considérer l’ouverture de mur porteur comme un succès, il est indispensable de procéder à une série de contrôles post-travaux visant à vérifier la conformité de l’ouvrage aux plans d’exécution et aux exigences réglementaires. Ces vérifications constituent également une garantie précieuse en cas de revente ou de sinistre ultérieur.
Dans un premier temps, un contrôle visuel détaillé est effectué : absence de fissures anormales au droit des appuis, bon état des scellements, continuité des maçonneries de reprise, protection au feu des éléments métalliques. L’ingénieur structure peut réaliser une visite de réception pour comparer l’ouvrage exécuté au dossier de plans et au rapport de calcul. Dans certains projets sensibles, des mesures de flèche ou des relevés topographiques sont réalisés avant et après travaux pour vérifier que les déformations restent dans les limites admissibles.
Sur le plan administratif, l’entreprise remet au maître d’ouvrage les plans de récolement, les attestations d’assurance décennale, les fiches techniques des aciers et produits de scellement, ainsi que les procès-verbaux d’épreuves éventuelles. Ces documents seront précieux lors d’une future vente : les notaires demandent systématiquement la preuve que l’ouverture du mur porteur a été réalisée selon les règles de l’art, par des professionnels assurés, et sur la base d’une étude de structure.
Enfin, un suivi dans le temps peut être recommandé, notamment dans les bâtiments anciens : inspection visuelle après quelques mois et un cycle saisonnier complet, surveillance de l’éventuelle apparition de microfissures ou de déformations anormales, contrôle du bon fonctionnement des menuiseries adjacentes (portes, fenêtres) qui peuvent être des indicateurs de mouvements différentiels. Si des désordres apparaissent, l’ingénieur peut proposer des mesures correctives ciblées avant qu’ils ne se transforment en pathologies lourdes.
Aborder l’ouverture d’un mur porteur comme un véritable projet structurel, avec diagnostic, calculs, mise en œuvre contrôlée et validations finales, c’est se donner toutes les chances de transformer votre espace de vie sans compromettre la sécurité de votre bâtiment. Avec une équipe qualifiée et une méthodologie rigoureuse, ce chantier complexe devient alors une opération maîtrisée, durable et valorisante pour votre patrimoine.
